ДР2100П-Б

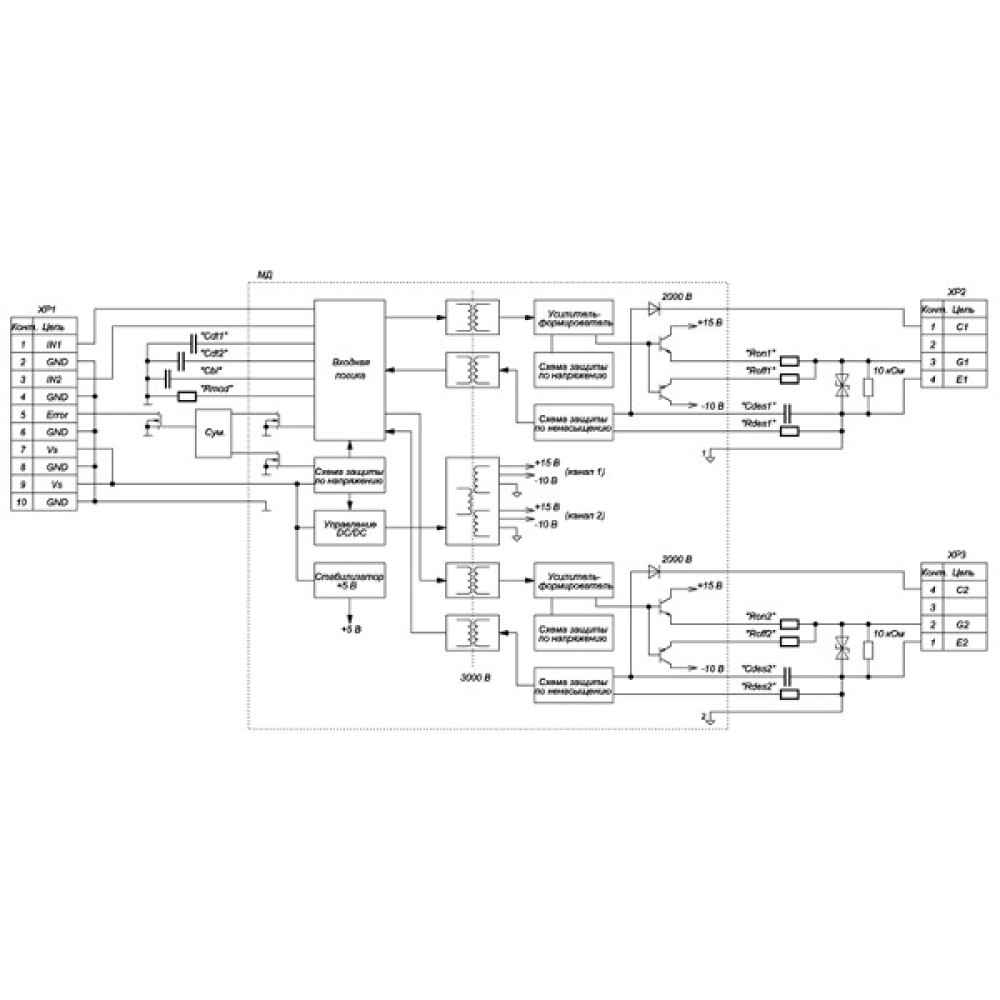

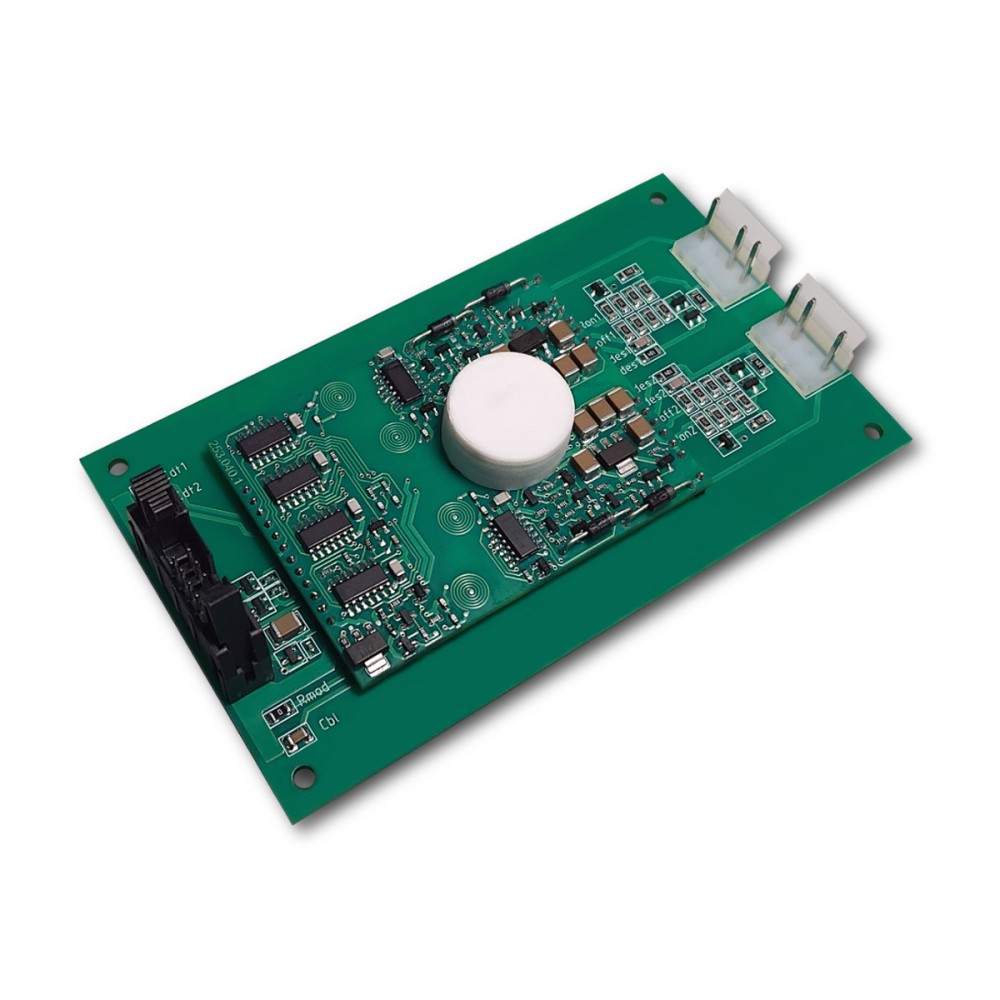

Драйвер ДР2100П-Б – двухканальный драйвер мощных транзисторов с полевым управлением (MOSFET или IGBT), предназначен для гальванически развязанного управления двумя мощными транзисторами с предельно допустимым напряжением до 1700 В. Драйвер является усилителем – формирователем сигналов управления затворами транзисторов с частотой до 50 кГц. Драйвер содержит встроенный гальванически развязанный DC/DC преобразователь, обеспечивающий необходимые уровни отпирающих и запирающих напряжений на затворах транзисторов.

В драйвер входят компоненты только производства России и Белоруссии.

Драйвер обеспечивает следующие функции управления, контроля и защиты управляемого транзистора:

1. отпирание и запирание управляемых транзисторов в соот. с сигналами управления;
2. контроль напряжения насыщения на коллекторе управляемого транзистора, его плавное отключение при выходе из состояния насыщения
3. блокировку управления при аварийной ситуации с регулировкой длительности блокировки;
4. сигнализацию о наличии аварийной ситуации;
5. отсутствие блокировки одновременного включения в независимом режиме;
6. блокировку одновременного включения верхнего и нижнего плеча в зависимом режиме;
7. регулируемую задержку на переключение верхнего и нижнего плеча;
8. контроль напряжений питания на входе и выходе DC/DC преобразователя.
